詳細說明
本系列連接方式為螺紋連接,體積小, 重量輕、插座密封、使用方便。安裝 方式有法蘭盤式和電纜式兩種。
技術特征
環境性能
工作溫度:–55℃~+125℃
相對濕度:40℃時達95﹪
工作高度:海拔30000m
振動:頻率10Hz~2000Hz,加速度196m/s2
沖擊:加速度490m/s2
恒加速度:490m/s2
氣密性:耐氣壓0.2 Mpa(僅密封型插座)
電氣性能
接觸電阻及額定電流
接觸件規格 | 接觸電阻(mΩ) | 額定電流(A) |
Φ0.8 | ≤8 | 3 |
額定電壓、耐電壓及絕緣電阻
工作環境 | 額定電壓(V) | 耐電壓(V) | 絕緣電阻(mΩ) |
常溫常壓 | 250 | 750 | ≥1000 |
濕 熱 | 250 | --- | ≥50 |
高 溫 | --- | ---- | ≥500 |
低氣壓條件4.39kpa | 150 | 200 | ---- |
機械性能
殼體:高強度鋁合金
鍍層:氧化著本色
絕緣體:耐熱熱塑性材料
接觸件:銅合金材料
鍍層:金
密封圈:硅橡膠材料
機械壽命:500次

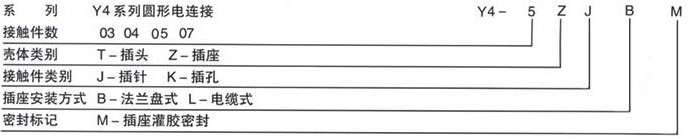

標記、代號及意義
外形安裝及尺寸
Y4接點型譜圖(裝針絕緣體插合面視圖)
