編輯:航宇接插件│ 發表時間: 2021-05-31│ 瀏覽次數:801
電連接器及其組件是設備中重要的配套接口元件,散布在設備的各個系統和部位,負責著信號和能量的傳輸。連接的好壞,直接關系到整個系統的安全可靠運行。由電連接器互連組成各種電路,從高頻到低頻、從圓形到矩形、從通過上百安培的大電流連接器到通過微弱信號的高密度連接器、從普通印制板連接器到快速分離脫落等特種連接器,幾乎所有類型品種的電連接器都在各類系統工程中都得到了大量應用,保證設備完整功能的正常發揮。今天小編給大家簡單介紹下電連接器的基本分類:
(1)按結構分類
電連接器按結構可分為簡單電連接器和復雜電連接器。簡單電連接器可僅由數個零件組成;復雜電連接器則可由上百個零件、幾百個接點組成,集電、磁、氣(液、光)、機械于一體。
(2)按使用場合分類
電連接器按使用場合可分為用于一般信號傳輸?shù)耐ㄓ秒娺B接器,用于飛行器級與級之間或飛行器與地面設備之間進行分離的分離脫落電連接器,用于特殊環境的耐高溫、耐超低溫、耐火焰、耐深水、濾波、抗輻射加固等的專用電連接器。
(3)按質量等級分類
電連接器按質量等級可分為普通民用電連接器和適用于特殊應用場合的軍用電連接器。其中,軍用電連接器種類繁多,代表了電連接器設計制造技術(質量與可靠性)的最高水平。
軍用電連接器具有以下特點。
① 結構各異:為滿足型號、產品需要而量身定制的特殊尺寸或增加附件。
② 功能不同:根據型號、產品需要,須滿足特定環境條件等,甚至極端惡劣條件的使用要求。
③ 環境適應性要求高:特殊的軍事環境包括抗腐蝕性、耐潮性、高加速度、沖擊和振動、高低溫、低氣壓、防沙塵、防霉菌、防火焰、絕緣材料真空釋氣等。
為適應新一代軍用電子設備高性能、高可靠的要求,電連接器正在向小型化、高密度、模塊化、輕質化、多功能、高可靠、長壽命、抗電磁干擾等方向發展,并在積極開發光纖電連接器和表面安裝電連接器等。

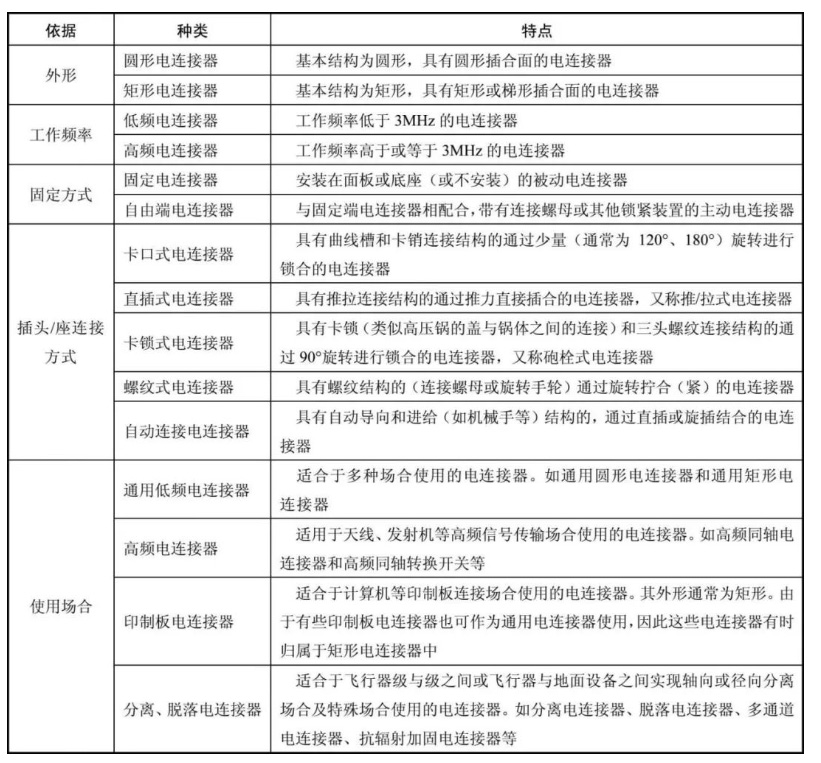

電連接器還可根據外形、固定方式、使用頻率、插頭連接方式等進行劃分。
上述標準可劃分為三級,即國家標準(GB、GJB)、行業標準、企業標準。原則上國家標準和軍用標準是國家/軍用電連接器執行的最高標準。但某些情況下,部分企業參照國外先進軍用標準或類似的電連接器國家/軍用標準、行業標準,制定出在某些方面高于國家標準和軍用標準的企業標準。
